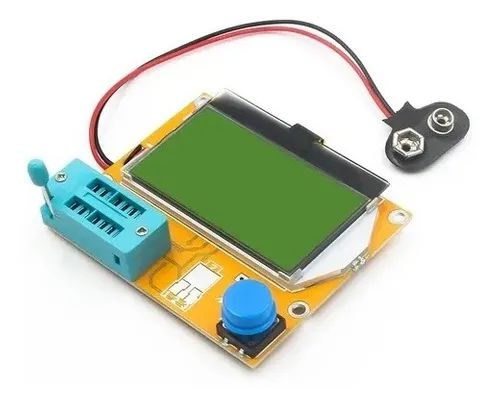

Testador Multifunções Esr Lcr-t4 Universal Capacimetro

Mais recente versão do software M328.
Chip: Atmega328 - 128x64 grande Back light display LCD, apenas 2mA quando em stand by.

Bateria de 9V para alimentação (Não Inclusa)!

Teste apto em Indutores, capacitores, diodos, dual diode, mos, transistores, SCR, o regulador, tubo ESR.

Sua Resistência é Ajustável pelo potenciômetro.

Resistência: 0.1 ohm resolução, máximo 50 M ohm
Capacitores: 25pf-100,000 uf
Indutores: 0.01 mh-20 H


Funções:

1 - Detecção automática de NPN e PNP, n-canal e p-canal MOSFET, diodo (incluindo diodo duplo), tiristor, transistor, resistor e capacitor e outros componentes.

2 - Teste automático do pino de um componente, e exibir no LCD.

3 - Detecção do transistor, coeficiente de amplificação MOSFET diodo de proteção e a base para determinar a tensão emissor transistor frente tendenciosa.

4 - Medir a porta e portão capacitância do MOSFET tensão de limiar.

5 - Display de cristal líquido com luz de fundo verde.


Especificações:

1 - One-botão de operação, o desligamento automático.

2 - Apenas 20nA shutdown atual.

3 - Automaticamente detecta NPN, PNP transistores bipolares, N-canal e canal P-MOS FET, JFET, diodos, dois diodos, tiristores tiristor unidirecional e bidirecional de pequena potência.

4 - Identificação automática componentes disposição dos pinos.

5 - Medição de fator de amplificação de corrente do transistor bipolar e base-emissor de tensão de limiar.

6 - Através da base-emissor de tensão de limiar e alta fator de amplificação de corrente para identificar transistores Darlington.

7 - Pode detectar transistores bipolares e MOS transistores diodos de proteção.

8 - Medindo a tensão de limiar e a capacidade da porta portão MOS FET.
9 - Pode medir simultaneamente duas resistências e símbolo da resistência é exibida. Exibida no lado direito com um valor decimal de 4. Símbolo de resistência em ambos os lados mostra o número de pinos. Para que você possa medir o potenciômetro. Se o limpador do potenciômetro não é transferido para uma posição extrema, podemos distinguir o meio e ambas as extremidades do pino.

10 - Resolução de medição de resistência é de 0.1 ohms, 50 M ohms pode ser medido.

11 - Pode medir a capacitância de 30pF-100mF, resolução 1pF.

12 - 2 uF mais valores ESR de capacitores pode medir simultaneamente a resistência em série equivalente. Os dois podem ser exibidas com um valor decimal, resolução de 0.01 ohms.

13 - Pode ser na ordem correta e o simbolo diodo dois diodos, e dá a tensão do diodo para a frente.

14 - LED é detectado como uma tensão mais elevada do diodo para a frente. Combo do LED é identificado como dois diodos.

15 - Reverse tensão de ruptura é menor do que 4.5 V Zener diodo pode ser identificado.

16 - Pode medir uma única capacitância reversa de diodo. Se o transistor bipolar ligada à base e colecionador ou emissor de um alfinete, ele pode medir o coletor ou junção emissor inversa capacitância.

17 - Conexão de ponte retificadora pode ser obtida com uma única medição.


ATENCAO:

- Antes de medir a capacitância, o capacitor deve ser descarregado, caso contrário é muito provável danificar o medidor.

- Deve ser sempre testados componentes sem carga!


itens Inclusos:

1 x Medidor Esr Lcr-t4 Testador Componentes Capacitor Transistor.
