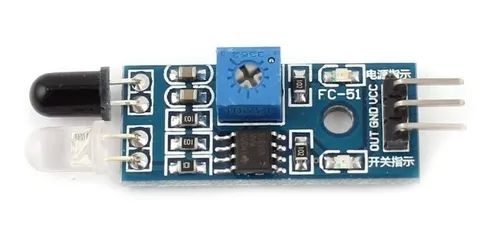

Sensor De Obstáculo Infravermelho/ Reflexão Lm393 P/ Arduino

Código: CP-00118 Marca: Blutu

Módulo Sensor de obstáculo infravermelho baseado no circuito integrado amplificador LM393. Trabalha com sistema de reflexão de luz infravermelha. Possui LED emissor de infravermelho e um fotodiodo, quando algum obstáculo/objeto passa no ângulo de reflexão dentro da distância ajustada, o sensor indica tal situação colocando a saída em nível lógico BAIXO.

Este módulo possui um trimpot para ajuste e regulagem da distância de detecção que pode ficar entre 2cm a 30cm. Esta distância, mesmo ajustada poderá ser diferente dependendo do tamanho e cor do obstáculo.
Sua tensão de trabalho é de 3.3V a 5V, podendo ser conectado diretamente à porta do micro controlador (Arduino, PIC e outros)

CARACTERÍSTICAS:

• Tipo de saída: Digital, 1 ou 0;
• Nível lógico da saída quando obstáculo detectado: Nível lógico BAIXO;
• Circuito integrado controlador: LM393;
• Ângulo de detecção: 35º;
• LED’s: Verde – Sensor ativado, Vermelho – Sensor alimentado;
• Conexão: Conector macho header 2.54mm (VCC, GND, Saída);
• Dimensões: 32mm x 14mm.

ACOMPANHA:

1 x Módulo Sensor de Obstáculo LM393

INFORMAÇÕES:

Descrição da Interface (3 fios):
1 VCC: Tensão 3.3V-5V externo (pode ser conectado diretamente a 5v e 3.3v MCU MCU)
2 GND: GND externo
3 OUT: Interfaces de pequena placa de saída digital (0 e 1)
