Cnc Shield V3 Placa Compatível Ao Arduino 4 Driver Drv8825
ESPECIFICAÇÕES TÉCNICAS:
- Possui 4 conectores para drivers controladores de passo. (A4988, DRV8825 entre outros).
- Suporta fontes de alimentação entre 12V a 36V (verificar se o driver é compatível com a tensão desejada)
- Suporta 4 eixos (X, Y, Z, A-pode duplicar X, Y, Z ou fazer um quarto eixo completo com firmware personalizado usando D12 e D13)
- 2 conectores fim de curso paa cada eixo (cada par de eixo compartilhada por mesmo pino IO)
- Permite ligação e direção do Spindle.
- Possui conector para cooler.
- GRBL 0,8 ° C compatível. (Firmware open source que roda em um Arduino UNO que transforma G-código de comandos em sinais de passo)
- Possui Jumper para definir o passo dos motores.
- Tamanho: 68mm x 52mm x 10mm
– Modelo: DRV8825
– Tensão de operação: 8.2 à 45V DC
– Tensão de nível de sinal: 3.3V e 5V
– Controle de motor por PWM
– Resolução: 1/4, 1/8, 1/16, 1/32 passos
– Corrente de saída ajustável por trimpot
– Proteção contra sobrecarga de corrente e temperatura
Especificações:
- Microcontroller ch340 ATMEGA328p
- Operating Voltage 5V
- Input Voltage (recommended) 7-12V
- Input Voltage (limits) 6-20V
- Digital I/O Pins 14 (of which 6 provide PWM output)
- Analog Input Pins 6
- DC Current per I/O Pin 40 mA
- DC Current for 3.3V Pin 50 mA
- Flash Memory 32 KB (ATmega328) of which 0.5 KB used by bootloader
- SRAM 2 KB (ATmega328)
- EEPROM 1 KB (ATmega328)
Clock Speed 16 MHz

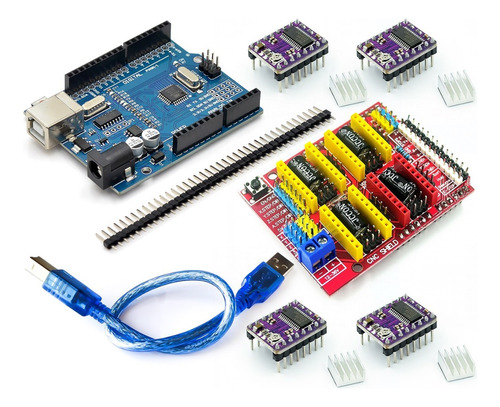

Acompanha:
- 1 x CNC Shield V3
- 1 x Placa Compativel Arduino Uno com cabo usb
- 4 x DVR8825 Driver de Motor de Passo
- 4 x Dissipador De Calor
