Analisador De Espectro Portátil Tinysa 2.8 Polegada Original

Especificações:

Resolução da tela 320 * 240 pixels
Tela diagonal de 2,8 polegadas
16 bits por pixel RGB
Controle de toque resistivo
Controle de interruptor lento
Controle de porta serial USB
Porta TTL USART opcional no PCB interno (SW ainda não implementado)
Fonte de alimentação linear para evitar ruído de comutação
As especificações de entrada / saída da TinySA são divididas em 4 modos


Especificação do modo de entrada baixa:

* Resposta de frequência de entrada de 100kHz a 350MHz

* Quando a impedância de entrada é definida para 10dB ou superior, é 50 ohms.

* Atenuação de entrada manual e automática opcional, o intervalo é de 0dB a 31dB, o tamanho do passo é de 1 dB

* Nível de entrada máximo absoluto, sem atenuação + 10dBm

* Potência máxima absoluta, atenuação de 30dB + 20dBm em um curto espaço de tempo

* Com um produto de modulação de terceira ordem (IIP3) ponto de interceptação de entrada de 0dB atenuação + 15dBm

* Ponto de compressão de 1dB, atenuação de + 2dBm 0dB

* A resolução do poder testador é 0,5dB, linearidade e frequência são +/- 1dB

* A precisão absoluta do nível de potência após a calibração do nível de potência é +/- 1dB

* O sinal mais baixo resolvível com uma largura de banda de resolução de -102dBm e uma resolução de 30kHz

* A precisão da frequência é igual à largura de banda de resolução selecionada

* O ruído de fase é de -90dB/Hz a 100kHz offseit e -115dB/Hz a 1MHz offseit

* Use largura de banda de resolução de 30kHz a 70dB

* O filtro de resolução selecionado manualmente é 3, 10, 30, 100, 300, 600kHz. One de 57 filtros de resolução são selecionados automaticamente.

* A resolução da tela é 145 ou 290 pontos de medição.

* Usando o filtro de resolução máxima, a velocidade de digitalização excede 1000 pontos por segundo.

* Otimize automaticamente o ponto de varredura real para cobrir toda a faixa de varredura, independentemente da largura de banda de resolução selecionada

* A opção de supressão espúria é usada para determinar se certos sinais são gerados internamente ou realmente existem no sinal de entrada.


Especificação do modo de entrada alta:

* A faixa de frequência de entrada é 240 MHz a 960 MHz

* Se não houver filtro de banda de entrada para filtrar sinais fortes fora da faixa de 240 MHz a 960 MHz, isso pode causar distorção. Sinal dentro da banda

* Nível de entrada máximo absoluto, sem atenuação + 10dBm

* O ponto de interceptação de entrada do produto de modulação de terceira ordem (IIP3) -5dBm

* Ponto de compressão de 1dB a -6dBm, a atenuação é de 0dB

* A resolução do poder testador é 0,5dB, linearidade e frequência +/-1dB

* A precisão absoluta do nível de potência após a calibração do nível de potência é +/- 1dB

* O menor sinal visível com uma largura de banda de resolução de -115dBm 30kHz

* A precisão da frequência é igual à largura de banda de resolução selecionada

* Use largura de banda de resolução de 30 kHz e faixa dinâmica livre de espúrios de 50 dB

* Opcional 3, 10, 30, 100, 300 e 600 kHz

* Atenuador de entrada relacionado à frequência opcional de 25dB a 40dB. O erro de nível de potência do atenuador ativado é aumentado para +/- 15dB

* A resolução da tela é 145 ou 290 pontos de medição.

* Usando o filtro de resolução máxima, a velocidade de digitalização excede 1000 pontos por segundo.

* Otimize automaticamente o ponto de varredura real para cobrir toda a faixa de varredura, independentemente da largura de banda de resolução selecionada


Especificação do modo de baixa saída:

* Saída senoidal, os harmônicos são inferiores aos fundamentais -40dB

* A faixa de frequência de saída é de 100kHz a 350MHz

* O nível de saída pode ser selecionado entre -76dBm em passos de 1dB e -6dBm

* AM opcional, FM estreito e modulação FM ampla ou varrer lentamente na faixa de
frequência selecionável


Especificações do modo de alta saída:

* Saída de onda quadrada

* A faixa de frequência de saída é de 240 MHz a 960 MHz

* O nível de saída pode ser alterado de -38dBm para + 13dBm

* FM estreita opcional e modulação FM ampla ou varredura lenta na faixa de frequência selecionável


Especificações do gerador de referência:

* Saída de onda quadrada opcional, basicamente conectada a entrada/saída alta em -25dBm

* A frequência pode ser definida para 1 MHz, 2 MHz, 4 MHz, 10 MHz, 15 MHz ou 30 MHz.


Especificações da bateria:

* O tempo de carregamento é de até 1 hora com pelo menos 500mA de porta USB ou carregador USB

* Funcione por pelo menos 2 horas com a bateria totalmente carregada

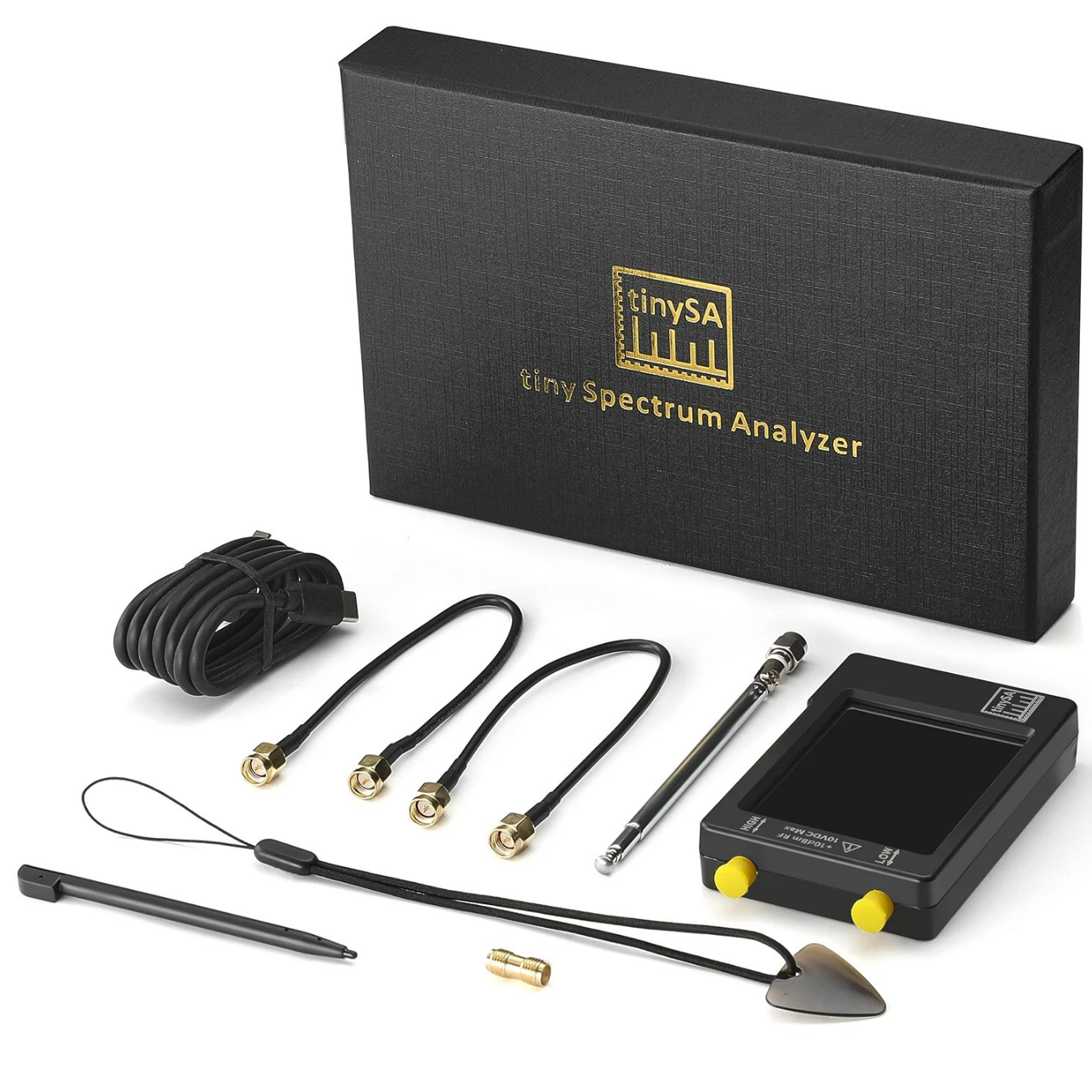

Conteúdo da Embalagem:

- 1x Analisador de espectro Tinysa
- 1x Antena sma
- 2x Cabo sma-sma rg174 rf
- 1x Sma fêmea
- 1x cabo de dados USB Tipo-C
